Kit de réparation HITACHI complet TRAIL BIKES pour allumage 6VOT

Kit de remise à neuf pour allumage à rupteurs 6V HONDA.

Conçu pour allumage HITACHI.

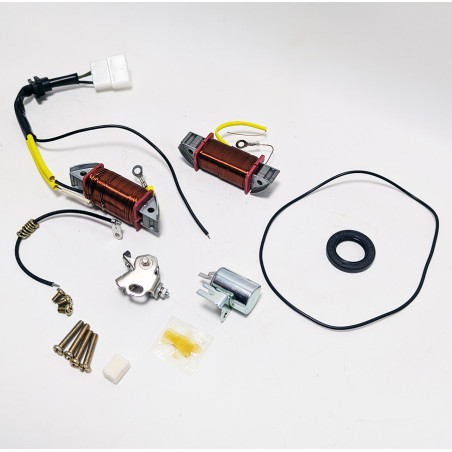

Contenu du kit :

• Bobines allumage et éclairage fixation entraxe de fixation = 54mm (existe aussi en 58mm sur certains allumages)
• Rupteur et condensateur
• Joint spi central 18.9/30/5
• Grand joint O-ring
• Visserie et patin de feutrine

Compatible sur la plupart des DAX, Chaly, ZB, Monkey Honda 6V.

Attention la cosse présente est avec 4 broches, et non 6 broches.

Qualité TRAIL BIKES référence TBW0038 ou TBW0039

Explications :

• Les deux œillets ronds sont pour brancher au plateau / à la masse
• Le petit fil noir blanc avec un œillet permet de raccorder le rupteur au condensateur.
• La bobine avec fil jaune seul est à raccorder au condensateur.
• Le fil noir de la bobine qui est raccordée à la prise 4 broche du faisceau est prévu pour être raccordé au rupteur au même endroit que le fil noir / blanc avec son œillet qui connecte rupteur et condensateur.
• Cette même bobine avec prise à un fil dispose d'un œillet qui se branche sous la tête de la vis qui maintient la bobine (masse)
• La bobine d'allumage est celle qui n'a qu'un fil et qui est raccordée au condensateur.

Voici le lien du faisceau avec dans les photos le schéma technique et adaptateur d'allumage 4 broches vers 6 broches : 30309-063
